[시스템 분석 설계]배경도와 분할도 작성

배경도와 분할도 작성 ✍️

이번 포스팅에서는 배경도(Context Diagram)와 분할도(Decomposition Diagram)에 대해 알아보겠습니다. 이 두 가지 도구는 시스템 분석 및 설계에서 시스템의 전체적인 구조와 기능을 시각적으로 표현하는 데 사용됩니다. 배경도와 분할도는 시스템을 설계하고 이해하는 데 있어 중요한 역할을 하며, 특히 복잡한 시스템을 체계적으로 이해하는 데 큰 도움이 됩니다. 😊

1. 배경도란? 🗺️

image-20241019201042280

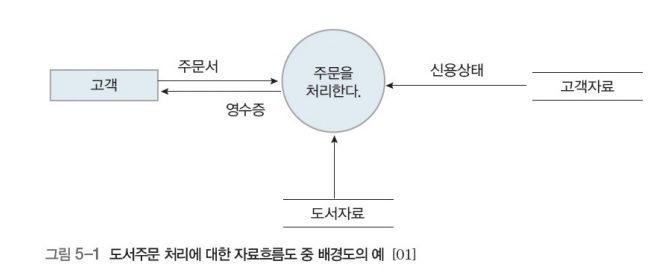

배경도(Context Diagram)는 시스템의 가장 상위 수준에서 전체적인 맥락을 보여주는 다이어그램으로, 시스템과 외부 환경 간의 상호작용을 명확히 표현합니다. 배경도는 시스템의 경계를 정의하고, 시스템이 외부에서 어떤 데이터를 주고받는지 시각적으로 나타냅니다.

1.1 배경도의 구성 요소 🧩

배경도는 다음과 같은 주요 구성 요소로 이루어집니다:

  • 시스템(System): 중심에 위치하며, 시스템 전체를 하나의 블록으로 표현합니다.
  • 외부 단말(Terminator): 시스템과 상호작용하는 외부 엔티티를 나타냅니다. 사용자, 다른 시스템, 데이터베이스 등 다양한 형태로 존재할 수 있습니다.
  • 데이터 흐름(Data Flow): 시스템과 외부 단말 간의 데이터 교환을 화살표로 표시합니다. 데이터의 흐름 방향을 명확하게 하여 시스템이 어떤 정보를 주고받는지 쉽게 이해할 수 있도록 합니다.

배경도는 복잡한 시스템의 기본 구조를 명확히 이해할 수 있게 해주며, 시스템 경계와 외부 상호작용을 한눈에 파악할 수 있도록 돕습니다. 이를 통해 시스템의 초기 분석 단계에서 이해관계자 간의 원활한 의사소통이 가능합니다.

1.2 배경도의 중요성 🌟

배경도는 시스템 설계 초기에 다음과 같은 이점을 제공합니다:

  • 시스템 경계 정의: 시스템과 외부 환경 간의 상호작용을 명확히 함으로써, 시스템의 경계를 명확히 정의합니다.
  • 요구사항 식별: 외부 단말과의 상호작용을 통해 시스템이 처리해야 하는 데이터 흐름과 요구사항을 식별하는 데 도움을 줍니다.
  • 이해관계자와의 소통: 배경도는 시각적인 표현을 통해 복잡한 시스템의 개념을 이해하기 쉽게 만들어, 개발자뿐만 아니라 비기술적인 이해관계자들과도 효과적으로 소통할 수 있게 합니다.

배경도는 시스템 분석 초기 단계에서 시스템의 전체적인 구조를 빠르게 파악하고, 외부와의 관계를 명확히 할 수 있어 매우 유용한 도구입니다. 🛠️

2. 분할도란? 🧩

image-20241019201110261

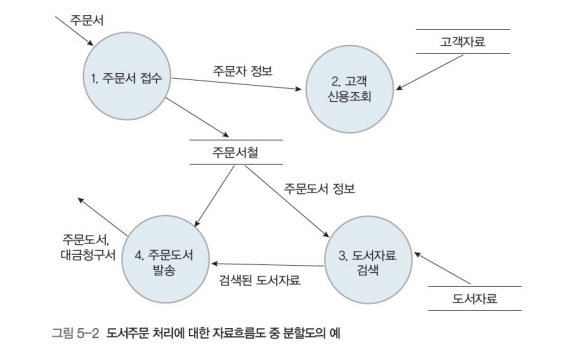

분할도(Decomposition Diagram)는 배경도에서 정의된 시스템의 상위 기능을 더 작은 하위 기능으로 분할하여 표현하는 다이어그램입니다. 시스템의 기능을 계층적으로 표현함으로써, 각 기능이 어떻게 연결되고 조합되는지를 명확히 보여줍니다.

2.1 분할도의 구성 요소 🗂️

  • 상위 프로세스(Top-Level Process): 배경도에서 정의된 시스템 전체 기능을 나타내며, 이를 더 작은 하위 프로세스로 분할합니다.
  • 하위 프로세스(Sub-Processes): 상위 프로세스를 이루는 여러 작은 기능들로, 각 프로세스가 담당하는 구체적인 역할을 설명합니다.
  • 데이터 흐름(Data Flow): 각 하위 프로세스 간의 데이터 교환을 시각적으로 표현하여, 프로세스 간 상호작용과 데이터의 흐름을 명확히 보여줍니다.

2.2 분할도의 중요성 🌟

분할도는 시스템 설계 단계에서 다음과 같은 중요한 역할을 합니다:

  • 복잡성 감소: 큰 시스템을 여러 작은 기능으로 분할하여, 각 기능의 역할을 명확히 하고 시스템의 복잡성을 줄입니다.
  • 기능 명확화: 각 프로세스가 담당하는 역할을 구체적으로 정의함으로써, 시스템의 기능적 요구사항을 명확히 이해하고 분석할 수 있습니다.
  • 효율적인 개발 및 유지보수: 기능의 계층적 구조를 통해 시스템의 각 부분을 독립적으로 개발하거나 수정할 수 있어, 개발과 유지보수의 효율성을 높일 수 있습니다.

분할도는 시스템의 기능적 구조를 보다 세부적으로 표현하여, 개발팀이 시스템의 동작을 이해하고 이를 구현하는 데 있어 명확한 지침을 제공합니다. 이를 통해 시스템의 유지보수성과 확장 가능성을 크게 향상시킬 수 있습니다. 🔍

3. 배경도와 분할도 작성 절차 ✍️

배경도와 분할도를 작성하기 위한 기본적인 절차는 다음과 같습니다:

  1. 배경도 작성: 시스템과 외부 단말 간의 데이터 흐름을 정의하여, 시스템의 경계를 설정합니다. 이 단계에서는 시스템과 외부 환경 간의 관계를 명확히 정의하는 것이 중요합니다.
  2. 상위 프로세스 정의: 배경도에서 정의한 시스템 전체를 하나의 상위 프로세스로 정의하고, 이를 더 작은 하위 프로세스로 분할하기 시작합니다.
  3. 하위 프로세스 분할: 상위 프로세스를 구체적인 하위 기능으로 분할합니다. 이때 각 프로세스가 수행하는 역할을 명확히 기술하고, 데이터 흐름을 정의하여 프로세스 간 상호작용을 표현합니다.
  4. 데이터 흐름 정의: 각 프로세스 간의 데이터 흐름을 정의하고, 데이터를 주고받는 과정에서 발생하는 상호작용을 시각적으로 표현합니다.

이러한 절차를 통해 배경도와 분할도를 작성하면, 시스템의 전체적인 구조와 각 기능의 역할을 명확히 이해할 수 있습니다. 이는 시스템 개발 초기 단계에서 요구사항을 명확히 하고, 개발의 방향성을 제시하는 중요한 자료가 됩니다.

4. 배경도와 분할도 작성 사례 예시 🌟

다음은 도서 관리 시스템의 배경도와 분할도 작성 예시입니다:

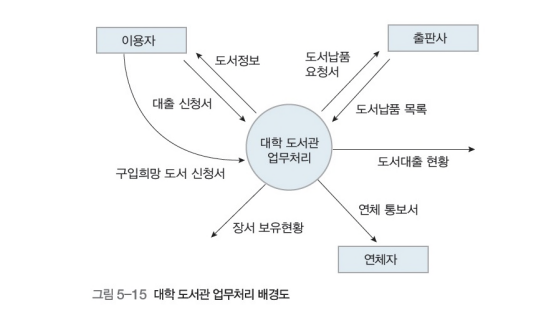

4.1 도서 관리 시스템 배경도 📚

image-20241019202820511

  • 시스템: 도서 관리 시스템
  • 외부 단말:
    • 사용자 (도서 검색 및 대출 요청)
    • 도서관 직원 (도서 등록 및 관리)
    • 외부 데이터베이스 (도서 정보 업데이트)
  • 데이터 흐름:
    • 사용자 ↔ 도서 관리 시스템: 도서 검색 요청, 대출 요청
    • 도서관 직원 ↔ 도서 관리 시스템: 도서 등록, 도서 정보 수정
    • 도서 관리 시스템 ↔ 외부 데이터베이스: 도서 정보 동기화

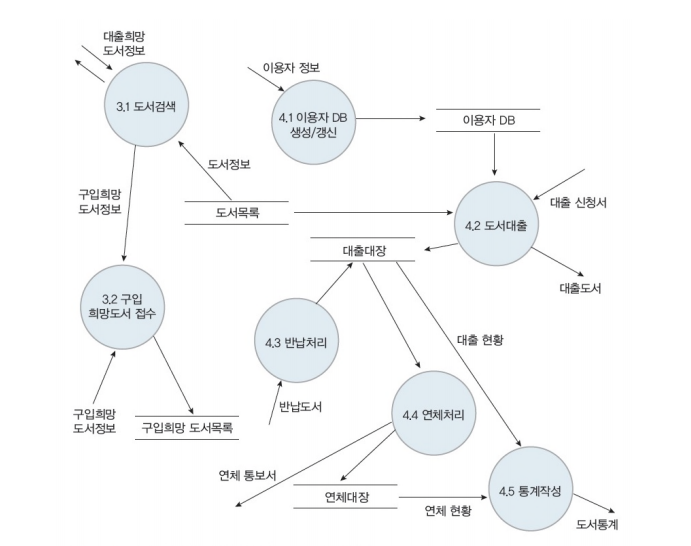

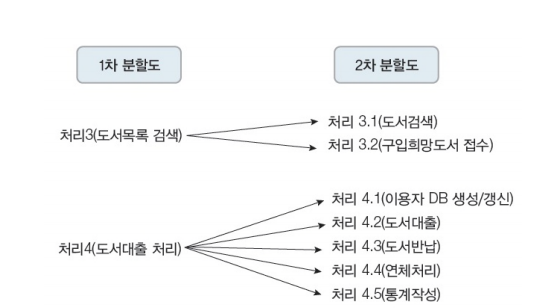

4.2 도서 관리 시스템 분할도 📂

image-20241019202930604

image-20241019203001116

  • 상위 프로세스: 도서 관리 시스템
    • 하위 프로세스:
      1. 도서 검색 관리: 사용자가 입력한 검색 조건에 따라 도서 정보를 검색하고 결과를 반환
      2. 대출 관리: 사용자의 대출 요청을 처리하고 대출 상태를 업데이트
      3. 도서 등록 및 수정: 도서관 직원이 도서를 등록하거나 정보를 수정할 수 있도록 지원
      4. 외부 데이터 동기화: 외부 데이터베이스와의 연동을 통해 최신 도서 정보를 유지

이와 같은 배경도와 분할도 작성을 통해 시스템의 전체적인 구조를 한눈에 파악하고, 각 기능이 어떻게 상호작용하는지를 명확히 이해할 수 있습니다. 이를 통해 시스템 설계 및 개발 과정에서 발생할 수 있는 혼란을 줄이고, 체계적인 접근이 가능합니다.

5. 배경도와 분할도 활용 방법 🌟

배경도와 분할도는 시스템 설계와 분석뿐만 아니라 유지보수, 시스템 확장에도 유용하게 활용됩니다. 다음은 배경도와 분할도를 활용하는 몇 가지 구체적인 방법입니다:

5.1 유지보수 시 활용

시스템이 운영 중인 상태에서 새로운 기능을 추가하거나 기존 기능을 수정해야 할 때, 배경도와 분할도는 현재 시스템의 구조와 외부와의 상호작용을 한눈에 파악할 수 있는 자료를 제공합니다. 이를 통해 유지보수 팀은 변경 사항이 시스템의 다른 부분에 어떤 영향을 미칠지 쉽게 이해할 수 있으며, 수정 작업을 보다 효율적으로 수행할 수 있습니다.

예를 들어, 도서 관리 시스템에서 새로운 대출 연장 기능을 추가한다고 가정하면, 분할도를 통해 대출 관리 프로세스와 연관된 하위 기능들을 쉽게 파악하고, 이 기능이 다른 프로세스와 어떻게 상호작용하는지 명확히 이해할 수 있습니다.

5.2 시스템 확장 시 활용

시스템 확장이 필요할 때, 배경도와 분할도는 새로운 기능을 어떻게 추가해야 할지에 대한 방향성을 제공합니다. 예를 들어, 도서 관리 시스템에 전자책 관리 기능을 추가하려는 경우, 기존 배경도에 전자책 제공자와의 외부 단말을 추가하고, 분할도에 새로운 전자책 관리 프로세스를 추가하여 시스템을 확장할 수 있습니다.

이를 통해 기존 시스템과 새로운 기능 간의 데이터 흐름과 상호작용을 명확히 정의할 수 있으며, 시스템 확장 과정에서 발생할 수 있는 오류를 줄일 수 있습니다.

5.3 요구사항 변경 대응

요구사항이 변경될 때 배경도와 분할도를 참고하면, 어떤 부분이 영향을 받을지 빠르게 파악할 수 있습니다. 예를 들어, 도서 관리 시스템에서 대출 정책이 변경되어 대출 기간을 유연하게 설정해야 한다면, 분할도를 통해 대출 관리 프로세스와 관련된 하위 프로세스를 식별하고, 변경된 요구사항을 반영할 수 있는 구체적인 작업을 계획할 수 있습니다.

결론 🎯

배경도와 분할도는 시스템 분석과 설계에서 필수적인 도구로, 시스템의 전체적인 구조와 기능을 명확히 이해하고 관리하는 데 도움을 줍니다. 배경도를 통해 시스템의 경계와 외부와의 상호작용을 파악하고, 분할도를 통해 시스템의 내부 기능을 세분화하여 복잡성을 줄일 수 있습니다. 이를 통해 개발 초기 단계에서 요구사항을 명확히 하고, 체계적이고 일관된 시스템 설계를 수행할 수 있습니다.

배경도와 분할도는 또한 유지보수와 시스템 확장 시에도 중요한 역할을 하며, 시스템의 변화에 따른 영향을 빠르게 파악하고 적절히 대응할 수 있게 합니다. 이를 통해 시스템의 안정성과 효율성을 높일 수 있습니다.

읽어주셔서 감사합니다! 📘✨
